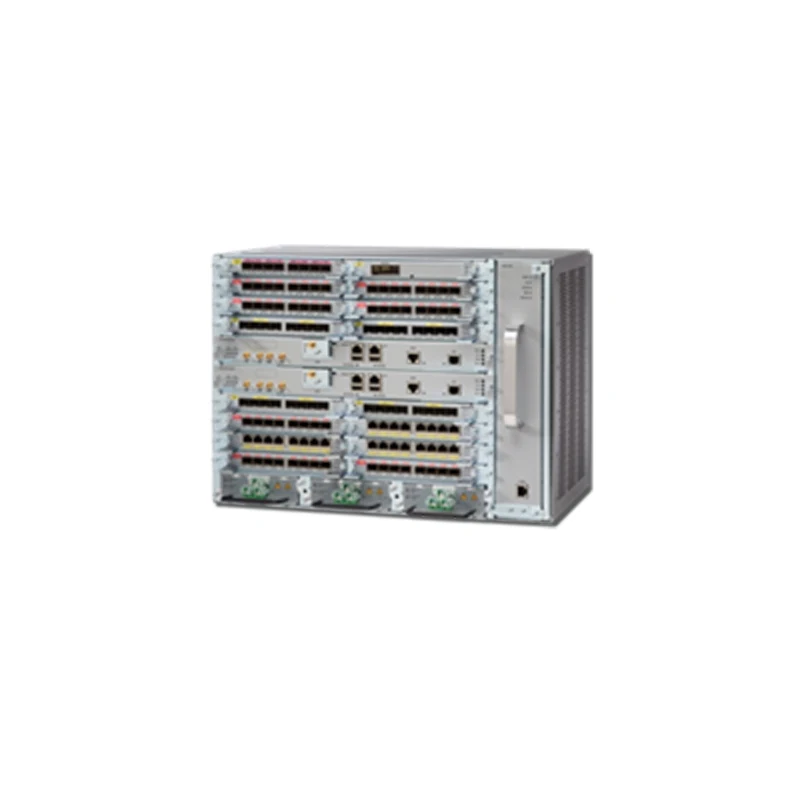

N560-7-SYS-E Cisco шасси модульного LAN маршрутизатора. 7RU

N560-7-SYS-E - это шасси для полнофункциональной, модульной и программируемой платформы агрегировани Cisco Network Convergence System 560.

Возможности Cisco Network Convergence System 560:

Широкополосная агрегация

Модульный маршрутизатор Cisco NCS 560-7 поддерживает широкополосное агрегирование для предоставления услуг «любого воспроизведения» (голос, видео, данные и мобильность). Разработанный для поддержки тысяч абонентов, NCS 560 включает функции качества обслуживания (QoS), которые позволяют маршрутизаторам масштабироваться до большого количества очередей на устройство. В сочетании с высокодетализированным трехуровневым иерархическим алгоритмом QoS большое количество очередей может привести к значительному расширению возможностей широкополосного пользователя. Этот полнофункциональный маршрутизатор уровня 2 и уровня 3 поддерживает различные широкополосные приложения, включая IPTV и видео по запросу (VoD), расширяя и расширяя архитектуру программируемой сети Cisco Evolved.

Предварительная агрегация для мобильных приложений

Развернутый в качестве платформы предварительной агрегации для мобильного трафика, маршрутизатор NCS 560-7 может агрегировать сотовые сайты и использовать сегментированную маршрутизацию (SR, SR-TE) или многопротокольную коммутацию по меткам (MPLS) в качестве транспорта для транзитного транспорта для сети радиодоступа (RAN) движение. Он также предоставляет услуги синхронизации, необходимые в современных сетях конвергентного доступа, предлагая интегрированную поддержку для интерфейсов Building BITS, 10 МГц, 1 импульс в секунду (1PPS) и времени суток (TOD). Маршрутизатор также поддерживает интерфейсы синхронного Ethernet (SyncE), протокола точного времени IEEE-1588 и глобальной системы позиционирования (GPS). Кроме того, маршрутизатор NCS 560-7 может быть развернут в небольших и жестких условиях благодаря его малой глубине и квалификации для расширенных диапазонов температур.

Metro ethernet агрегация

Маршрутизатор NCS 560-7 создан для удовлетворения требований поставщика услуг для агрегирования Carrier Ethernet. Он оптимизирован для удаленного центрального офиса и небольших агрегирующих площадок, где требуется полнофункциональная модульная, компактная и полностью избыточная агрегирующая платформа. Этот маршрутизатор обеспечивает гибкость обслуживания и предоставляет транспорт уровня 2, IP, MPLS и сегментной маршрутизации для расширенных услуг L2VPN, L3VPN, EVPN и многоадресной передачи.

Гибкие варианты развертывания

Маршрутизатор NCS 560 разработан с компактным форм-фактором для размещения в небольших помещениях. Доступный с различными вариантами монтажа, маршрутизатор может быть развернут в ограниченном пространстве, например, в шкафах ETSI глубиной 300 мм. Благодаря боковому воздушному потоку два маршрутизатора Cisco NCS 560-7 могут устанавливаться вплотную в 600-мм шкафу, а расширенный температурный диапазон, поддерживаемый маршрутизатором, позволяет развертывать его в местах с минимальным воздействием окружающей среды. контроль. Небольшая занимаемая площадь и поддержка расширенного температурного диапазона позволяют поставщикам услуг расширить зону действия своих сетей Carrier Ethernet в более сложные и удаленные места, но при этом сэкономить деньги на кондиционировании.

Высокая доступность и модульность

Маршрутизатор NCS 560-7 - это модульная платформа. Cisco предлагает резервированные процессоры коммутации маршрутов (RSP), источники питания переменного и постоянного тока, высокоскоростной вентиляторный отсек и широкий спектр интерфейсных модулей Ethernet. Интерфейсы Ethernet доступны в медных и оптоволоконных сетях со скоростями от 100 Мбит/с до 100 Гбит/с. Интерфейсные модули, блоки питания и вентиляторный отсек заменяются на месте.

Конструкция маршрутизатора Cisco NCS 560-7 обеспечивает аппаратную избыточность в коробке и поддерживает программную избыточность с поддержкой обновления программного обеспечения (ISSU), когда в корпус вставлена пара процессоров коммутации маршрутов.

Операционная эффективность

Маршрутизатор NCS 560-7 обладает необходимыми возможностями, которые помогают поставщикам услуг упростить и автоматизировать управление своими сетями за счет возможности программирования устройств и управления услугами, что способствует повышению эффективности развертывания и эксплуатации сетей. Маршрутизатор предоставляет средства упреждающей диагностики и телеметрии, которые помогают поставщикам услуг избегать потенциальных проблем до их возникновения, устранять любые проблемы и реализовывать решения при диагностике проблем.

Технические характеристики Cisco N560-7-SYS-E:

Параметр	Значение
Форм-фактор	7RU
Слоты для источников питания	3
Слоты для интерфейсных модулей	16
Слоты для процессоров переключения маршрутов	2х слота RSP
Лоток вентилятора	1х вентиляторный отсек с резервированием вентилятора 4х входных сигнала тревоги сухих контактов на поддоне вентилятора
Источники питания	До 3 источников питания (переменного или постоянного тока) Модули работают в режиме распределения нагрузки Система может работать от одного источника питания и поддерживает смешивание источников переменного и постоянного тока в одном шасси.
Условия эксплуатации	От -40°C до 65°C
Габариты, мм	310,38 х 443 х 234,2
