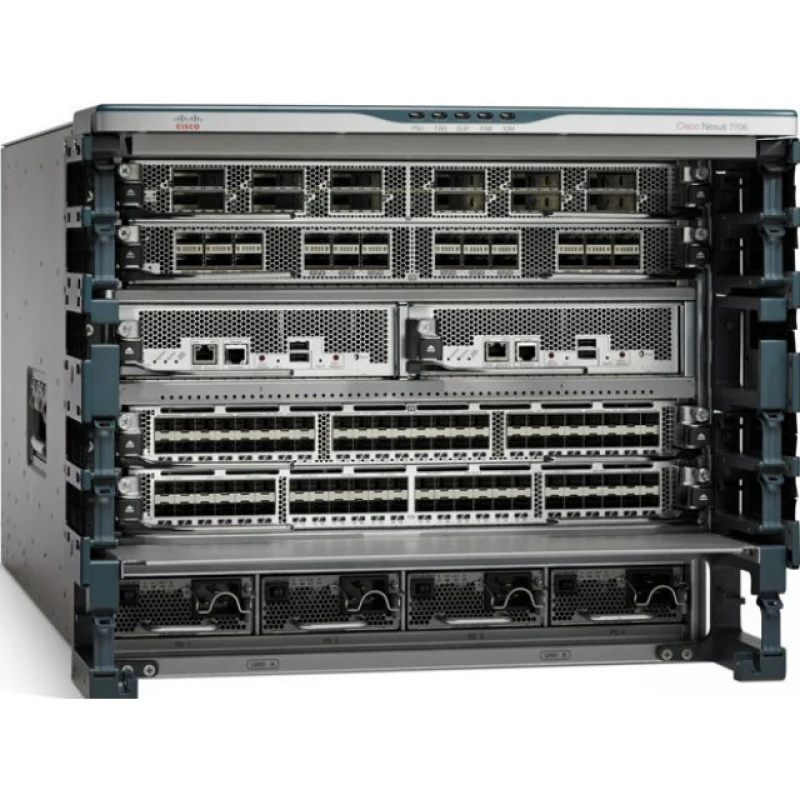

N77-C7706 Cisco Nexus 7706 шасси коммутатора агрегации 6 слотов, 192x10 GE, 96x40 GE, 48x100 GE

Модульный коммутатор агрегации Cisco Nexus N77-C7706 с 6-ю слотами, портами 192 x 10 GE, 96 x 40 GE, 48 x 100 GE, ПО Cisco NX-OS и 4-мя блоками питания разработан непосредственно для центров обработки данных, обеспечивая исключительную доступность и масштабируемость.

Особенности и преимущества

Благодаря Cisco NX-OS, коммутатор Cisco Nexus N77-C7706 предоставляет разъемы и медные коннекторы для установки соединения с волоконными модулями, а также модулями ввода/вывода для прямой передачи данных. Все переключения между модулями осуществляются через волокно ASIC.

Масштабируемая, полностью распределенная волоконная архитектура использует до шести волоконных модулей, обеспечивая до 1,32 Тбит пропускной способности в сутки. Cisco Nexus N77-C7706 с 6-ю слотами не требует установки волоконного модуля, используя лишь один модуль.

Общие характеристики

Все коммутаторы Cisco Nexus серии 7700 обладают следующими компонентами:

• интегрированная система управления кабелями, специально разработанная для коммутаторов с 2-мя, 6-ю, 10-ю и 18-ю слотами, поддерживает все требования к кабельной системе ЦОД; все компоненты системы могут быть легко изъяты из эксплуатации без прерывания рабочих процессов.
• светодиодные индикаторы в верхней части шасси (за исключением Cisco Nexus N77-C7702 с 2-мя слотами) идентифицируют статус основных компонентов системы, предупреждая операторов о необходимости проведения дальнейшего анализа. Эти светодиоды сообщают о состоянии питания, вентиляторов, волокна, супервайзера и модуля ввода/вывода.

Cisco Nexus 7700 с 6-ю слотами

Коммутатор Cisco Nexus N77-C7706 с 6-ю слотами в форм-факторе 9RU снабжен четырьмя модулями ввода/вывода, поддерживает до 192 порта Gigabit Ethernet и 10 Gigabit Ethernet, 96 портов 24 Gigabit Ethernet или 48 портов 100 Gigabit Ethernet. Данные характеристики позволяют полностью удовлетворить потребности при развертывании сетей в небольших кампусах и центрах обработки данных.

Это устройство также оснащено двумя модульными супервайзерами половинной ширины, обеспечивая полное резервирование, перключателем с учетом состояния супервайзера и возможностями бесконтактного ISSU. Кроме того, данный коммутатор имеет шесть слотов для волоконных модулей, чтобы обеспечить одновременную активность каналов связи для каждого из модулей ввода/вывода и супервайзера. Благодаря этому пропускная способность, предоставляемая Cisco Nexus 7700, может достигать 10,5 Тбит и более.

Дальнейшая модернизация сети

Система Nexus 7700 способна поддерживает все текущие и будущие модули Cisco, обеспечивая превосходные условия для дальнейшей модернизации сети.

Мощная система охлаждения

Вентиляторы, подающие холодный воздух от передней стенки к задней в стойках гарантируют, что N77-C7706 соответствует самым высоким требованиям к системе охлаждения в проходах между рядами с распределительными шкафами.

Данная система использует три лотка с вентиляторами для охлаждения. Каждый лоток состоит из трех независимых вентиляторов с регулируемой скоростью, которые автоматически приспосабливаются к температуре окружающей среды. Такое решение помогает снизить энергопотребление, поддерживая оптимальное функционирование коммутатора.

N77-C7706 также поддерживает дополнительный входной и воздушный фильтр, чтобы обеспечить проникновение чистого воздуха внутрь. Добавление воздушного фильтра удовлетворяет всем необходимым требованиям NEBS.

Питание

N77-C7706 может поддерживать до двух 3х-киловаттных источника питания. Конфигурация с резервированием питания обеспечивает большую надежность и отказоустойчивость.

Взаимозаменяемые компоненты

I/O модуль, модуль-супервайзер и слоты для источников питания расположены фронтально, в то время как лоток для вентиляторов находится на задней части шасси. Кроме того, все эти модули взаимозаменяемы.

Продуманный дизайн

Коммутатор N77-C7706 использует блоки питания мощностью 3 кВт, которые на 90 процентов эффективнее стандартных приспособлений аналогичного назначения. Кроме того, специальные лотки с установленными вентиляторами позволяют компенсировать изменения тепловых характеристик, потребляя незначительное количество электроэнергии в типичных условиях эксплуатации. Они направляют воздушный поток к задним стенкам распределительных шкафов или шасси согласно нормативным требованиям к машинному залу ЦОД.
