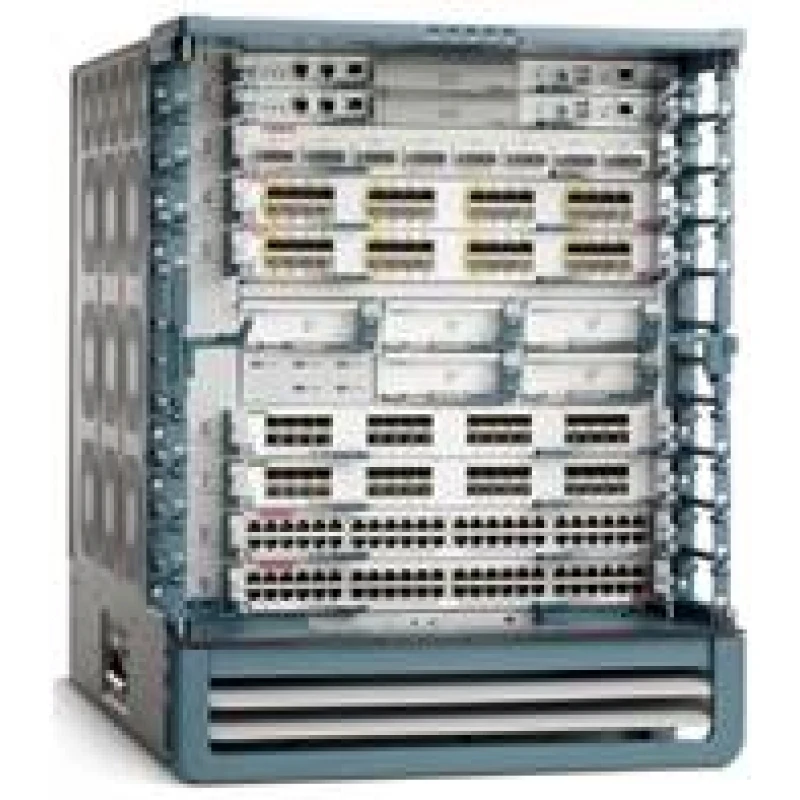

N7K-C7009 Cisco Nexus 7000 шасси коммутатора агрегации 9слотов, до 336x10 GE, 42x40 GE, 14x100 GE

Модульный коммутатор агрегации Cisco Nexus N7K-C7009 оснащён 9 слотами, портами 336 x 10 GE, 42 x 40 GE, 14 x 100 GE и разработан специально для центров обработки данных, обеспечивая исключительную доступность и масштабируемость.

Особенности и преимущества

Благодаря умной операционной системе NX-OS, коммутатор Cisco Nexus N7K-C7009 имеет возможность обновления системы в реальном времени и простое управление.

Масштабируемая, полностью распределенная волоконная архитектура использует до шести волоконных модулей, обеспечивая до 1,32 Тбит пропускной способности в сутки. Cisco Nexus N7K-C7009 с 9-ю слотами не требует установки волоконного модуля, используя лишь один модуль.

Общие характеристики

Все коммутаторы Cisco Nexus серии 7700 обладают следующими компонентами:

• Интегрированная система управления кабелями, специально разработанная для коммутаторов с 2-мя, 6-ю, 10-ю и 18-ю слотами, поддерживает все требования к кабельной системе ЦОД; все компоненты системы могут быть легко изъяты из эксплуатации без прерывания рабочих процессов.
• Светодиодные индикаторы в верхней части шасси (за исключением Cisco Nexus N77-C7702 с 2-мя слотами) идентифицируют статус основных компонентов системы, предупреждая операторов о необходимости проведения дальнейшего анализа. Эти светодиоды сообщают о состоянии питания, вентиляторов, волокна, супервайзера и модуля ввода/вывода.
• Коммутатор оснащен двумя модульными супервайзерами половинной ширины, обеспечивая полное резервирование, перключателем с учетом состояния супервайзера и возможностями бесконтактного ISSU. Кроме того, данный коммутатор имеет шесть слотов для волоконных модулей, чтобы обеспечить одновременную активность каналов связи для каждого из модулей ввода/вывода и супервайзера. Благодаря этому пропускная способность, предоставляемая Cisco Nexus 7700, может достигать 21 Тбит и более

Дальнейшая модернизация сети

Система Nexus 7700 способна поддерживать все текущие и будущие модули Cisco, обеспечивая превосходные условия для дальнейшей модернизации сети.

Мощная система охлаждения

Вентиляторы, подающие холодный воздух от передней стенки к задней в стойках гарантируют, что Cisco N7K-C7009 соответствует самым высоким требованиям к системе охлаждения в проходах между рядами с распределительными шкафами.

Данная система использует три лотка с вентиляторами для охлаждения. Каждый лоток состоит из трех независимых вентиляторов с регулируемой скоростью, которые автоматически приспосабливаются к температуре окружающей среды. Такое решение помогает снизить энергопотребление, поддерживая оптимальное функционирование коммутатора.

N7K-C7009 также поддерживает дополнительный входной и воздушный фильтр, чтобы обеспечить проникновение чистого воздуха внутрь. Добавление воздушного фильтра удовлетворяет всем необходимым требованиям NEBS.

Питание

N7K-C7009 поддерживает источники питания мощностью 6 кВт и 7,5 кВт переменного и постоянного тока. Конфигурация с резервированием питания обеспечивает большую надежность и отказоустойчивость.

Взаимозаменяемые компоненты

I/O модуль, модуль-супервайзер и слоты для источников питания расположены фронтально, в то время как лоток для вентиляторов находится на задней части шасси. Кроме того, все эти модули взаимозаменяемы.

Продуманный дизайн

Коммутатор N7K-C7009 использует блоки питания мощностью 3 кВт, которые на 90 процентов эффективнее стандартных приспособлений аналогичного назначения. Кроме того, специальные лотки с установленными вентиляторами позволяют компенсировать изменения тепловых характеристик, потребляя незначительное количество электроэнергии в типичных условиях эксплуатации. Они направляют воздушный поток к задним стенкам распределительных шкафов или шасси согласно нормативным требованиям к машинному залу ЦОД.

Комплект поставки N7K-C7009

• Коммутатор N7K-C7009;
• Лотки для вентиляторов
