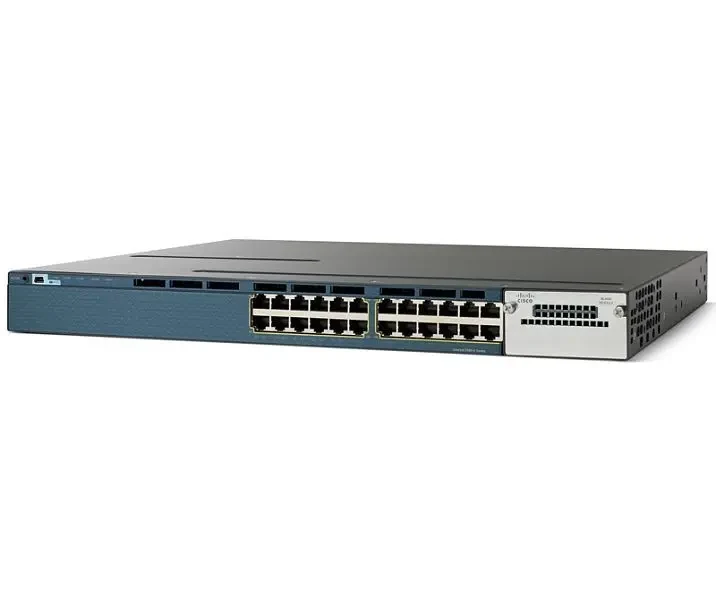

Коммутатор Cisco Catalyst, 24 x GE, IP Base WS-C3560X-24T-S

Данная модель предназначена для объединения нескольких устройств – IP-телефонов, видеокамер и других медиа-устройств в подсеть с возможностью дальнейшего объединения подобных подсетей в сети высшего уровня. Большое количество портов, высокое качество компонентов устройства и передовые технологии Cisco позволяют коммутатору принимать и передавать цифровые медиа-сигналы на высокой скорости, без потерь данных и ухудшения качества. Пакет программного обеспечения IP Base позволяет с помощью коммутатора Cisco Catalyst WS-C3560X-24T-S осуществлять организацию сети и управление передаваемыми данными, маршрутизацию потоков, а также обеспечить безопасность информации. Эта модель предназначена для использования в предприятиях малого и среднего бизнеса, в филиалах крупных компаний, а также для подключения удаленных рабочих мест к общей корпоративной сети.

Особенности коммутатора

Модель, как и вся линейка коммутаторов поддерживает трансиверы SFP+ 10 Гбит/с (1-2). Но чтоб установить такой трансивер необходим модуль (C3KX-NM-10G=). То есть для подключения SFP или SFP+ к коммутатору нужен один из таких модулей: если Вам нужно установить 4 SFP нужен модуль C3KX-NM-1G, для установки 2 SFP и 2 SFP+ нужен модуль C3KX-NM-10G, а чтоб установить два порта 10 Гбит/с по меди необходим C3KX-NM-10GT, а 2 порта SFP+ и поддержку Netflow и MACsec шифрование, обеспечивает модуль C3KX-SM-10G. Коммутатор WS-C3560X-24T-S оснащен одним блоком питания, для улучшения его возможностей можно установить еще второй. В модели есть 3 набора функций, такие как LAN Base, IP Base и IP Services.

Архитектура и производительность

Коммутатор Cisco WS-C3560X-24T-S оснащен 24 Ethernet-портами с пропускной способностью 1000 Мбит/с, что позволяет подключить к сети до 24 отдельных устройств – IP-телефонов, IP-камер и других устройств связи. В этой модели поддерживается апгрейд с помощью uplink-модуля – вы можете увеличить количество портов устройства, а также подключить дополнительные два порта с пропускной способностью 10 Гбит/с. Стабильность работы Cisco Catalyst WS-C3560X-24T-S обеспечивает оперативная память DRAM объемом 256 Мб, и 64 Мб флэш-памяти. Питание на коммутатор подается через блок питания мощностью 350 W. В случае монтажа нескольких коммутаторов в единый комплекс вы можете воспользоваться технологией StackPower, которая объединяет блоки питания коммутаторов в единый источник питания и направляет энергию в ту точку комплекса, где в ней ощущается особая потребность – такой режим работы позволяет значительно сэкономить на энергопотреблении.

Функции

В Cisco WS-C3560X-24T-S используется пакет программного обеспечения IP Base, который предоставляет гораздо более широкие возможности для управления медиа-потоками, чем LAN Base. Например, дополнительно поддерживаются технология подачи питания StackPower, о которой говорилось выше, полная QoS, технология безопасности MACsec, протокол RIP, «фирменная» маршрутизация Cisco EIGRP и многие другие функции.

Серия	Cisco Catalyst 3560-X
Рекомендуемая замена	WS-C3650-24TD-S Cisco Catalyst cетевой коммутатор 24 x GE RJ-45, 2xSFP+ или 4xSFP, IP Base
Уровень коммутатора	3 уровень
Тип Cisco IOS	IP Base
Порты доступа Ethernet	24 x GE RJ-45
Порты агрегации Ethernet	Слот сетевого модуля
Таблица MAC адресов	6000 МАС адресов
Максимальный VLAN ID	4096
Число активных VLAN	1005 VLAN
Протоколы VLAN	802.1Q/Private VLAN(Edge)/Voice VLAN/VTP/URT/VMPS
Габаритные размеры (ВхШхГ) см	4,5x44,5x46,0
Память FLASH	128 Мб
Объем ОЗУ	256 Мб
Гарантия	90 дней Cisco SMARTNET 8X5XNBD
Потребляемая мощность номинальная/максимальная	350 Ватт
Тип питания	AC 220В
Высота RM UNIT	1U
Коммутация Мпакетов/с (MPPS)	65,5 MPPS
Матрица коммутации	160 Гбит/с
Тип установки	Стоечное/настольное
Порты консольные	RJ-45 (RS232)
Порты питания PoE	Нет
